2.2.d.CNC

CNC
CONTROL NUMÉRICO COMPUTARIZADO

El CNC tuvo su origen a principios de los años cincuenta en el Instituto de Tecnología de Massachusetts (MIT), en donde se automatizó por primera vez una gran fresadora.
En esta época las computadoras estaban en sus inicios y eran tan grandes que el espacio ocupado por la computadora era mayor que el de la máquina.
Hoy día las computadoras son cada vez más pequeñas y económicas, con lo que el uso del CNC se ha extendido a todo tipo de maquinaria: tornos, rectificadoras, electroerosionadoras, máquinas de coser, etc.

En una máquina CNC, a diferencia de una máquina convencional o manual, una computadora controla la posición y velocidad de los motores que accionan los ejes de la máquina. Gracias a esto, puede hacer movimientos que no se pueden lograr manualmente como círculos, líneas diagonales y figuras complejas tridimensionales.

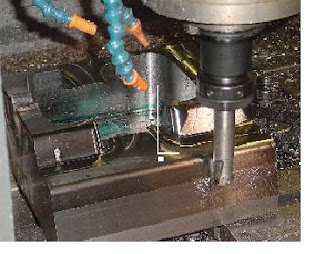

son capaces de mover la herramienta al mismo tiempo en los tres ejes para ejecutar trayectorias tridimensionales como las que se requieren para el maquinado de complejos moldes y troqueles como se muestra en la imagen.

El término "control numérico" se debe a que las órdenes dadas a la máquina son indicadas mediante códigos numéricos. Por ejemplo, para indicarle a la máquina que mueva la herramienta describiendo un cuadrado de 10 mm por lado se le darían los siguientes códigos:

G90 G71

G00 X0.0 Y0.0

G01 X10.0

G01 Y10.0G01 X0.

0G01 Y0.0

Un conjunto de órdenes que siguen una secuencia lógica constituyen un programa de maquinado.

Actualmente muchas de las máquinas modernas trabajan con lo que se conoce como "lenguaje conversacional" en el que el programador escoge la operación que desea y la máquina le pregunta los datos que se requieren. Cada instrucción de este lenguaje conversacional puede representar decenas de códigos numéricos.

También se emplean sistemas CAD/CAM que generan el programa de maquinado de forma automática. En el sistema CAD (diseño asistido por computadora) la pieza que se desea maquinar se diseña en la computadora con herramientas de dibujo y modelado sólido. Posteriormente el sistema CAM (manufactura asistida por computadora) toma la información del diseño y genera la ruta de corte que tiene que seguir la herramienta para fabricar la pieza deseada; a partir de esta ruta de corte se crea automáticamente el programa de maquinado, el cual puede ser introducido a la máquina mediante un disco o enviado electrónicamente.
Hoy día los equipos CNC con la ayuda de los lenguajes conversacionales y los sistemas CAD/CAM, permiten a las empresas producir con mucha mayor rapidez y calidad sin necesidad de tener personal altamente especializado.
Control numérico en la ingeniera industrial
Definición general:
Se considera control numérico a todo dispositivo capaz de dirigir posicionamientos de un órgano mecánico móvil, en el que las órdenes relativas a los desplazamientos del móvil son elaboradas en forma totalmente automática a partir de informaciones numéricas definidas, bien manualmente o por medio de un programa.

ÁMBITO DE APLICACIÓN:
Como ya se mencionó, las cuatro variables fundamentales que inciden en la bondad de un automatismo son: productividad, rapidez, precisión y velocidad.
De acuerdo con estas variables, vamos a analizar qué tipo de automatismo es el más conveniente de acuerdo al número de piezas a fabricar. Series de fabricación:
Grandes series: (mayor a 10.000 piezas)
Esta producción está cubierta en la actualidad por las máquinas transfer, realizadas por varios automatismos trabajando simultáneamente en forma sincronizada. Series medias: (entre 50 y 10.000)
